Машины для резки

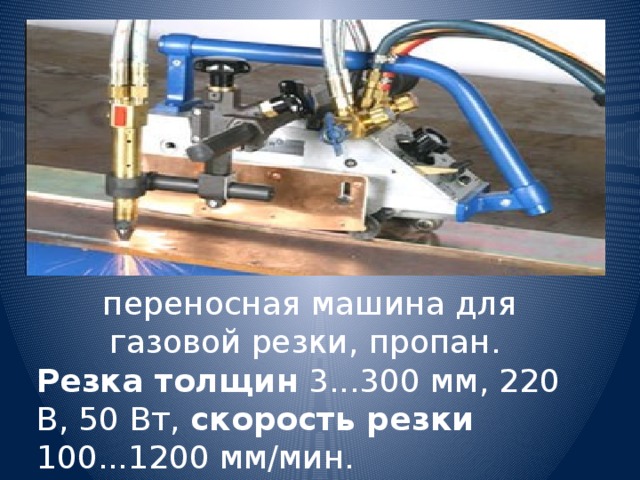

переносная машина для газовой резки, пропан.
Резка толщин 3…300 мм, 220 В, 50 Вт, скорость резки 100…1200 мм/мин.

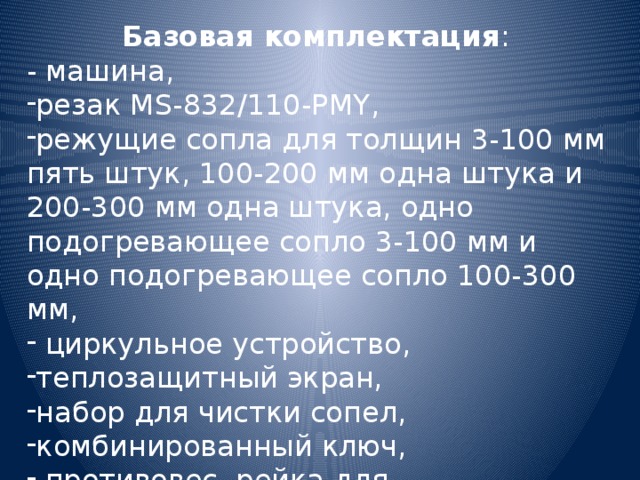

Базовая комплектация :
— машина,
- резак MS-832/110-PMY,
- режущие сопла для толщин 3-100 мм пять штук, 100-200 мм одна штука и 200-300 мм одна штука, одно подогревающее сопло 3-100 мм и одно подогревающее сопло 100-300 мм,
- циркульное устройство,
- теплозащитный экран,
- набор для чистки сопел,
- комбинированный ключ,
- противовес, рейка для прямолинейных резов длиной 1 м,

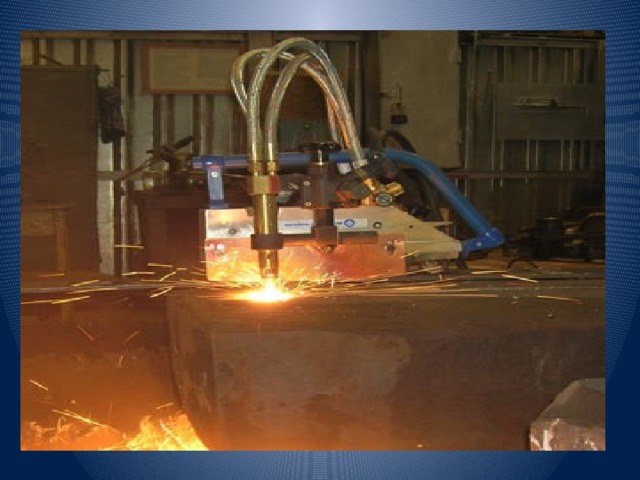

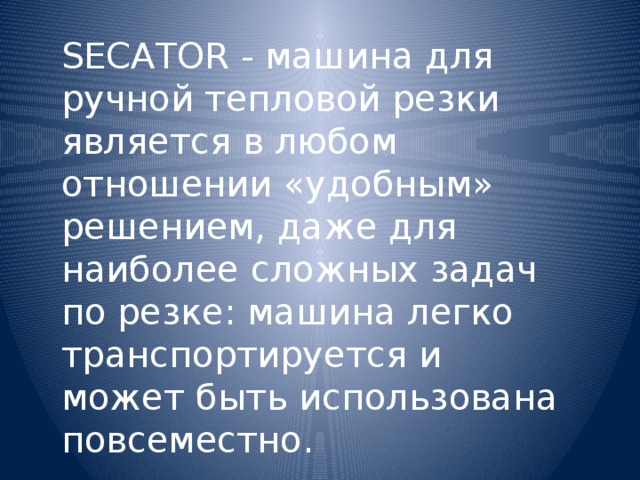

SECATOR — машина для ручной тепловой резки является в любом отношении «удобным» решением, даже для наиболее сложных задач по резке: машина легко транспортируется и может быть использована повсеместно.

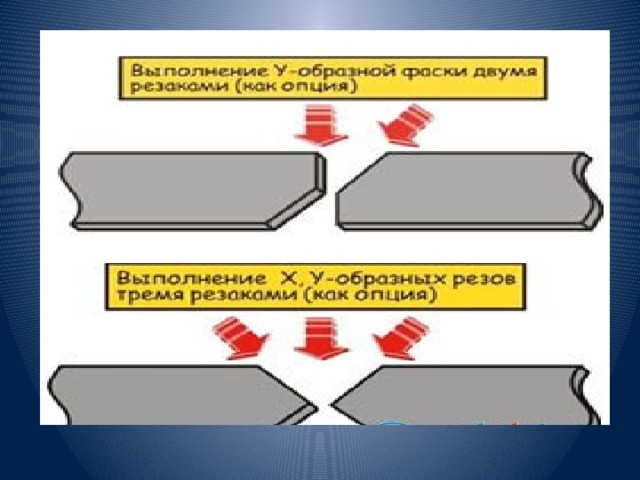

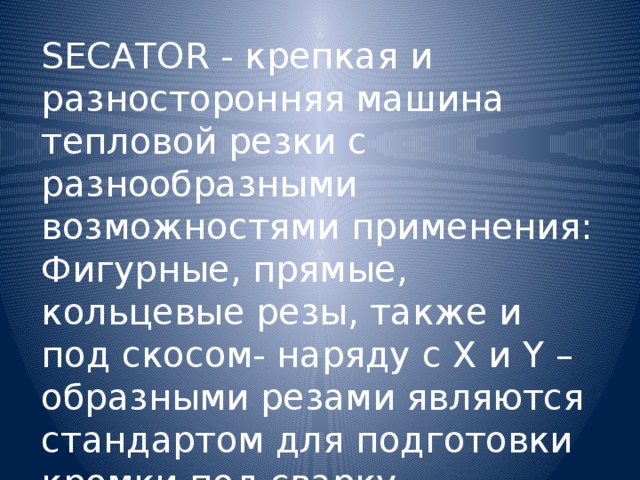

SECATOR — крепкая и разносторонняя машина тепловой резки с разнообразными возможностями применения: Фигурные, прямые, кольцевые резы, также и под скосом- наряду с Х и Y – образными резами являются стандартом для подготовки кромки под сварку.

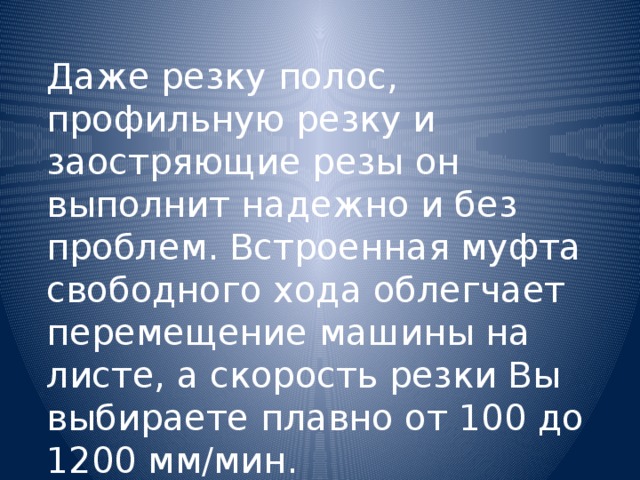

Даже резку полос, профильную резку и заостряющие резы он выполнит надежно и без проблем. Встроенная муфта свободного хода облегчает перемещение машины на листе, а скорость резки Вы выбираете плавно от 100 до 1200 мм/мин.

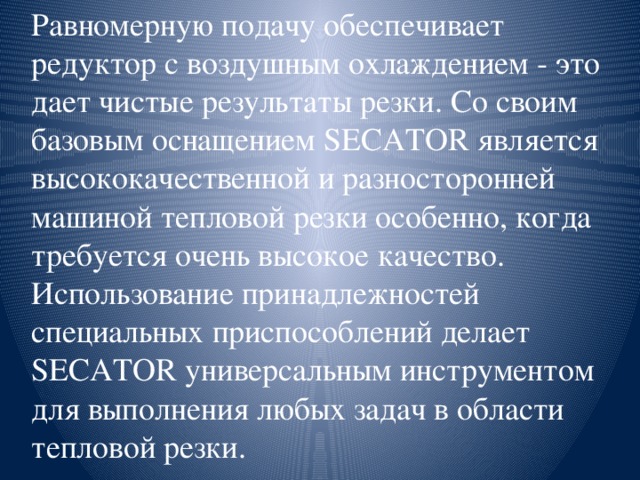

Равномерную подачу обеспечивает редуктор с воздушным охлаждением — это дает чистые результаты резки. Со своим базовым оснащением SECATOR является высококачественной и разносторонней машиной тепловой резки особенно, когда требуется очень высокое качество. Использование принадлежностей специальных приспособлений делает SECATOR универсальным инструментом для выполнения любых задач в области тепловой резки.

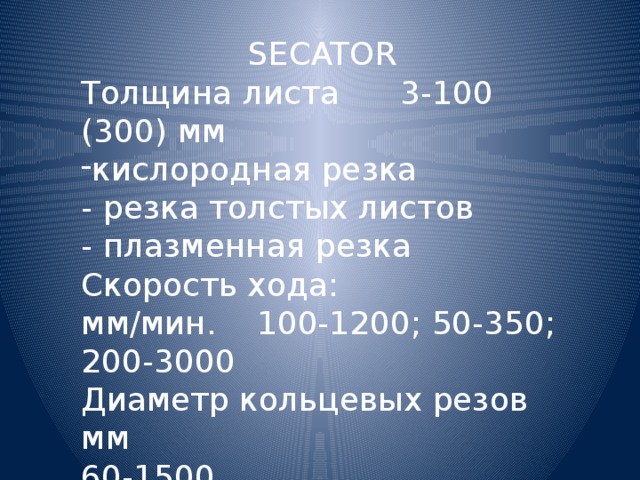

SECATOR
Толщина листа 3-100 (300) мм
- кислородная резка — резка толстых листов — плазменная резка
Скорость хода:
мм/мин. 100-1200; 50-350;
200-3000 Диаметр кольцевых резов мм
60-1500
Питание В / Вт 220 / 50

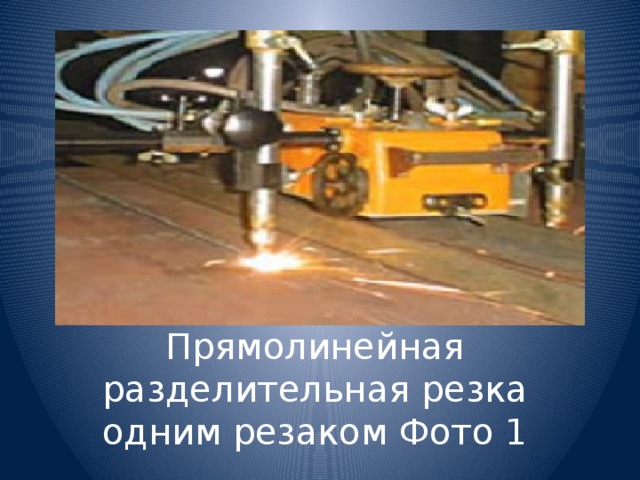

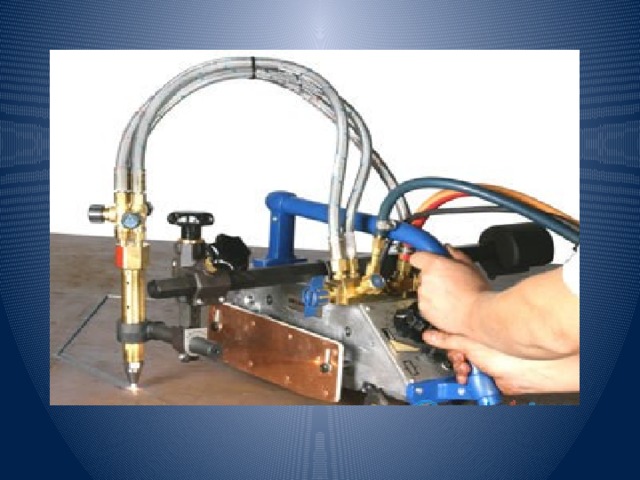

Прямолинейная разделительная резка одним резаком Фото 1

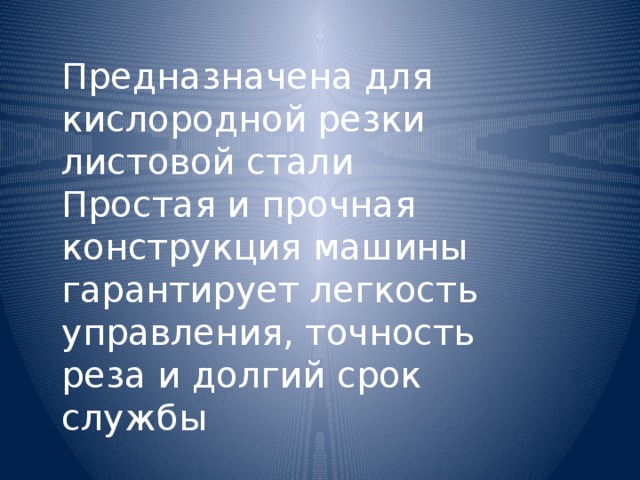

Предназначена для кислородной резки листовой стали
Простая и прочная конструкция машины гарантирует легкость управления, точность реза и долгий срок службы

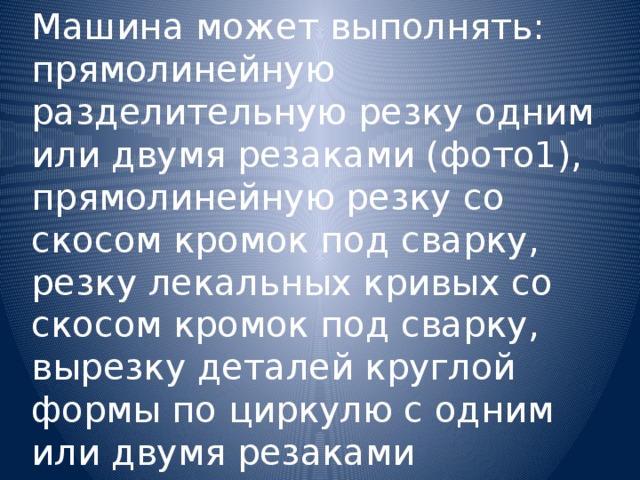

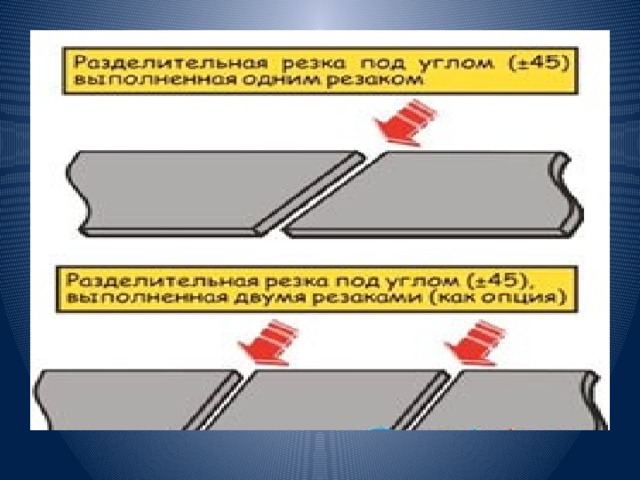

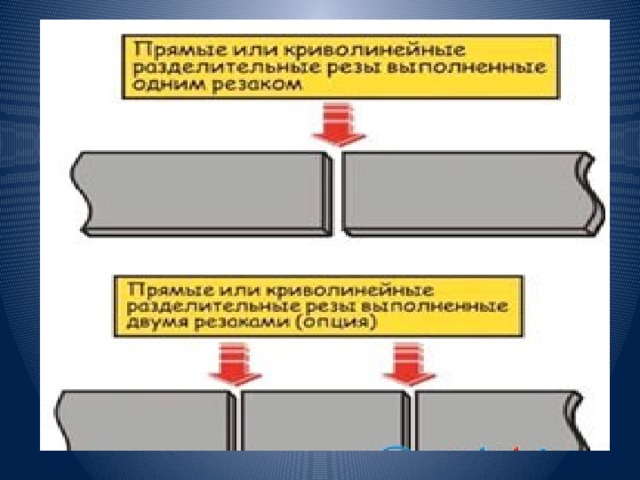

Машина может выполнять: прямолинейную разделительную резку одним или двумя резаками (фото1), прямолинейную резку со скосом кромок под сварку, резку лекальных кривых со скосом кромок под сварку, вырезку деталей круглой формы по циркулю с одним или двумя резаками

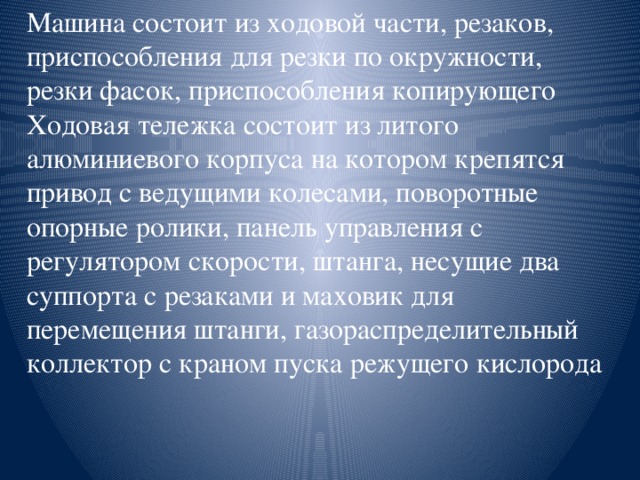

Машина состоит из ходовой части, резаков, приспособления для резки по окружности, резки фасок, приспособления копирующего
Ходовая тележка состоит из литого алюминиевого корпуса на котором крепятся привод с ведущими колесами, поворотные опорные ролики, панель управления с регулятором скорости, штанга, несущие два суппорта с резаками и маховик для перемещения штанги, газораспределительный коллектор с краном пуска режущего кислорода

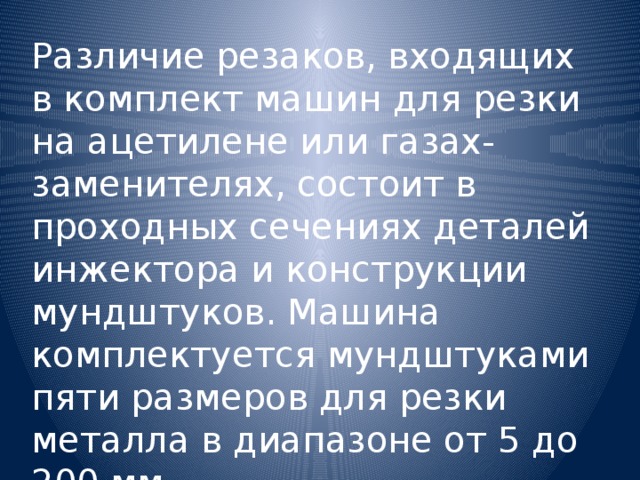

Различие резаков, входящих в комплект машин для резки на ацетилене или газах-заменителях, состоит в проходных сечениях деталей инжектора и конструкции мундштуков. Машина комплектуется мундштуками пяти размеров для резки металла в диапазоне от 5 до 200 мм

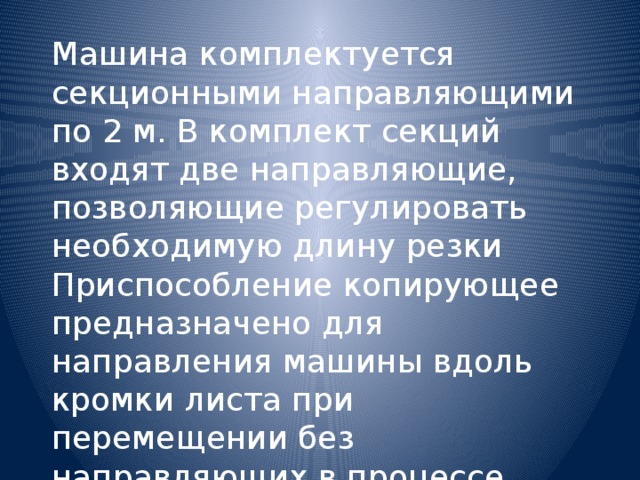

Машина комплектуется секционными направляющими по 2 м. В комплект секций входят две направляющие, позволяющие регулировать необходимую длину резки
Приспособление копирующее предназначено для направления машины вдоль кромки листа при перемещении без направляющих в процессе резки ласок и скоса кромок под сварку

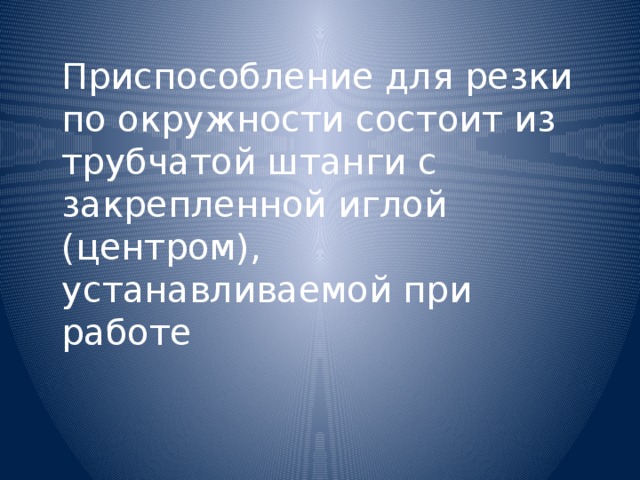

Приспособление для резки по окружности состоит из трубчатой штанги с закрепленной иглой (центром), устанавливаемой при работе

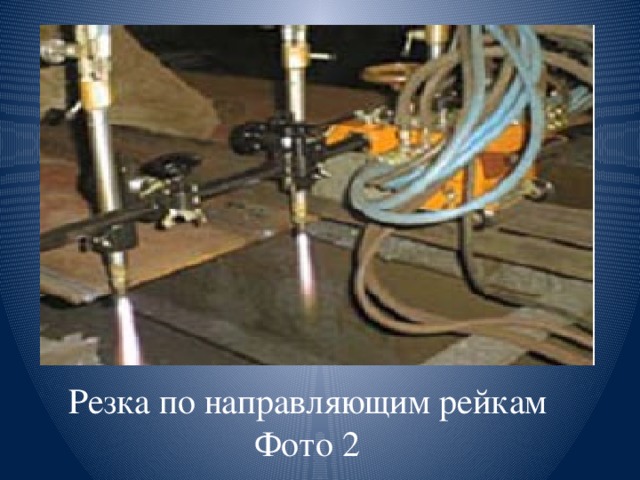

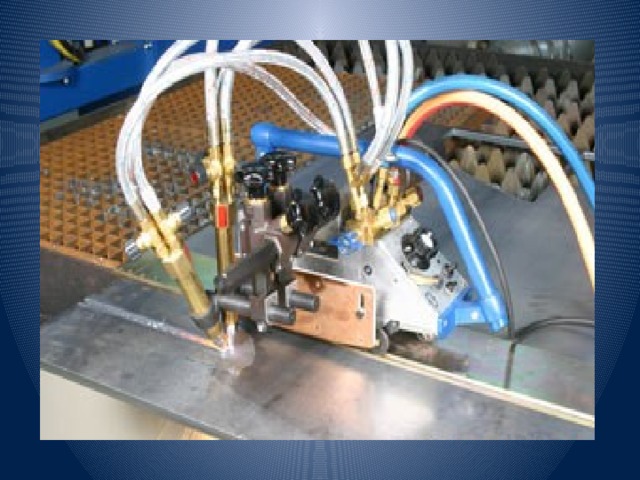

Резка по направляющим рейкам Фото 2

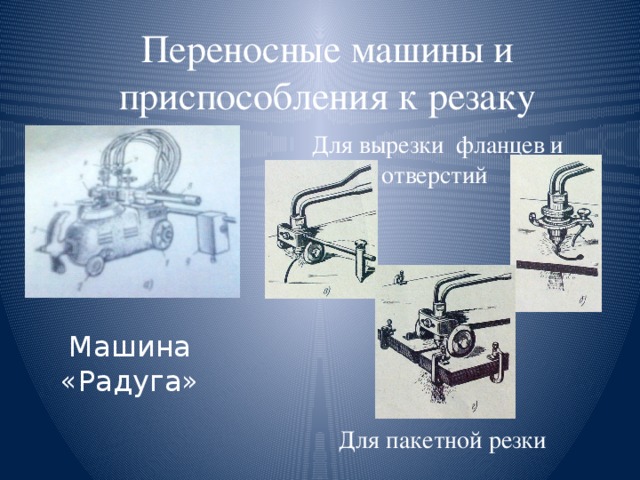

Переносные машины и приспособления к резаку
Для вырезки фланцев и отверстий
Машина «Радуга»
Для пакетной резки

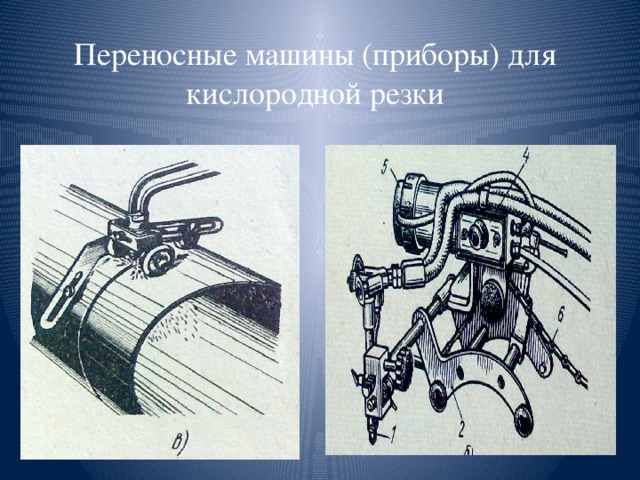

Переносные машины (приборы) для кислородной резки
Стационарные машины
Фотокопировальная газорезательная машина «Одесса»
Машина
СГУ — 61

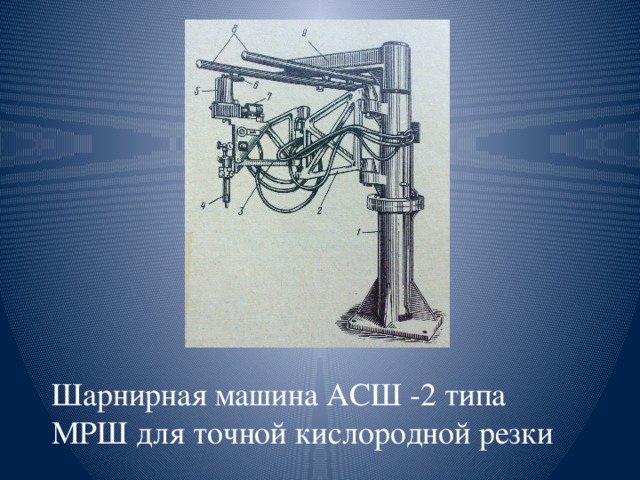

Шарнирная машина АСШ -2 типа МРШ для точной кислородной резки
